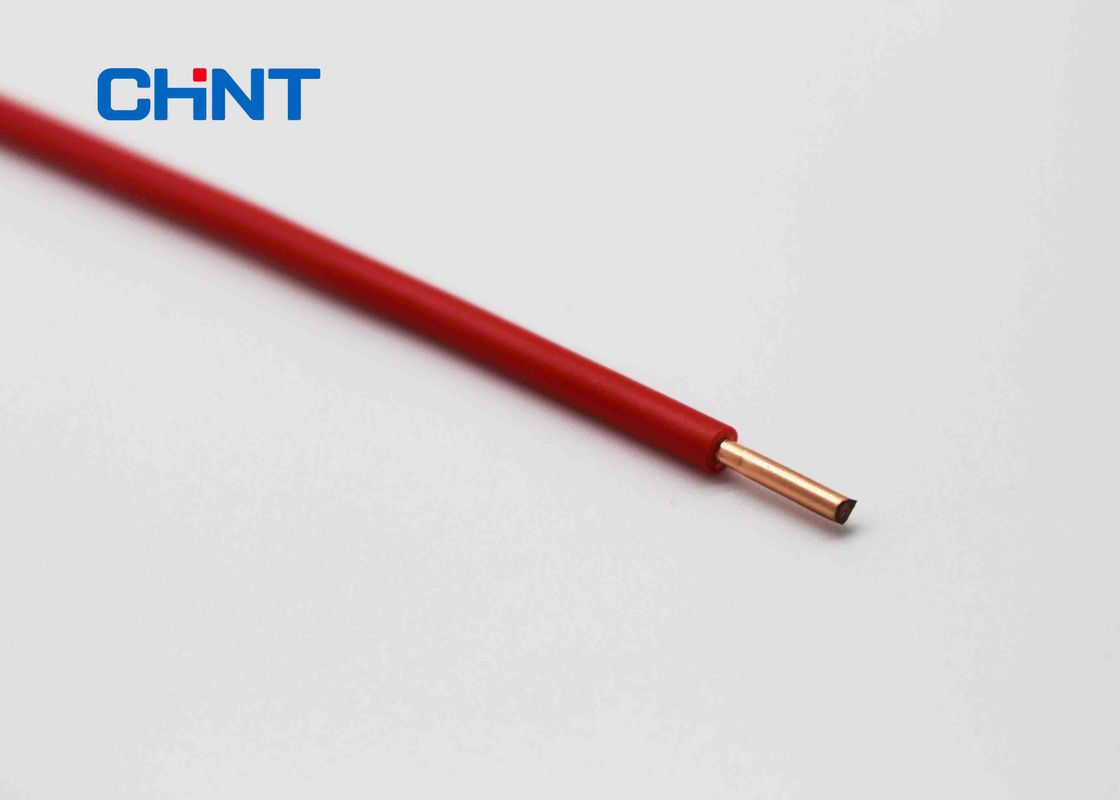

سیم عایق PVC بدون روکش ، کابل عایق پی وی سی تک هسته ای

اطلاعات پایه
محل منبع: چين
نام تجاری: CHINT
گواهی: CE/CCC/ROSH
شماره مدل: 60227IEC01 (BV)
مقدار حداقل تعداد سفارش: قابل مذاکره است
قیمت: Negotiable
جزئیات بسته بندی: 100m / roll یا طبل
قابلیت ارائه: 1000 متر در ماه
استاندارد: IEC 60227-3: 1997 هسته ها: تک هسته ای
رنگ: قرمز زرد سبز سیاه و سفید ، آبی G / Y ، سفید ، قهوه ای عایق: پی وی سی
غلاف: بدون روکش نوع هادی: جامد
برجسته:

سیم مسی عایق پی وی سی ، کابل انعطاف پذیر عایق پی وی سی

,

pvc insulated flexible cable

عایق الکتریکی بدون روکش PVC تک هسته ای PVC 0.5mm - 400mm

استانداردها

بین المللی: IEC 60227-3: 1997

چین: GB ∕ T 5023.3-2008

استانداردهای دیگر مانند BS ، VDE و ICEA در صورت درخواست

داده های تکنیکی

ولتاژ دارای امتیاز: به جدول 3 مراجعه کنید.

حداکثر Temp Operating: 70.

دمای محیط: 20 ± 10

شرح:

کابلهای عایق پلی وینیل کلراید با ولتاژهای دارای امتیاز تا 450/750 ولت ables کابلهای بدون روکش برای سیم کشی ثابت

اتصال برق تخمگذار ثابت برای تجهیزات الکتریکی.

ساخت و سازها

هادی: رسانا مس ، رشته 1 / Cl.2 مطابق با IEC 60228

عایق: PVC (پلی وینیل کلراید) با درجه 70 rated

برنامه های کاربردی

سرپوشیده ، کابینت توزیع ، اتصال برقی.

جدول 2 - حداقل شعاع خم توصیه شده در دمای کابل (10 20 20)

نوع کابل حداقل شعاع خم
قطر کابل
میلی متر
قطر کابل
میلی متر
قطر کابل
میلی متر
قطر کابل
میلی متر
کابل ثابت d≤8 8 < d≤12 12 < d≤20 د > 20
استفاده عادی 4 D 5 روز 6 D 6 D
خم شدن دقیق در خاتمه 2 D 3 روز 4 D 4 D
D = قطر کلی کابلهای گرد یا ابعاد کوچکتر کابلهای مسطح.

جدول 3 - مشخصات فنی

نوع کابل رشته ها شماره / دیا. هادی

عایق

ضخامت

تقریباً

OD

تقریباً
وزن
حداکثر مقاومت هادی DC (20 ℃)

آزمایش کردن

ولتاژ

AC

رتبه فعلی

در هوا

(آ)

در مجرای پلاستیکی (A) در رسانای فلزی (A)
/ کامپیوتر / میلی متر میلی متر (میلی متر) کیلوگرم در کیلومتر Ω / کیلومتر kV / 5min / دو برابر سه گانه چهارگوش دو برابر سه گانه چهارگوش
60227 IEC 05 (BV) 300 / 500V 1 × 0.5 1/1 / 0.80 0.6 2.1 9 36 2000 - - - - - - -
60227 IEC 05 (BV) 300 / 500V 1 × 0.75 1/1 / 0.98 0.6 2.3 11 24.5 2000 15 - - - - - -
60227 IEC 05 (BV) 300 / 500V 1 × 1 1/1 / 1.13 0.6 2.4 14 18.1 2000 18 12 11 10 14 13 11
60227 IEC 01 (BV) 450 / 750V 1 × 1.5 1/1 / 1.38 0.7 2.9 20 12.1 2500 23 16 15 13 19 17 16
60227 IEC 01 (BV) 450 / 750V 1 × 2.5 1/1 / 1.76 0.8 3.5 31 7.41 2500 31 24 21 19 26 24 22
60227 IEC 01 (BV) 450 / 750V 1 × 4 1/1 / 2.23 0.8 3.9 46 4.61 2500 42 31 28 25 35 31 28
60227 IEC 01 (BV) 450 / 750V 1 × 6 1/1 / 2.74 0.8 4.5 66 3.08 2500 54 41 36 32 47 41 37
60227 IEC 01 (BV) 450 / 750V 1 × 10 1/7 / 1.33 1 6.2 110 1.83 2500 78 56 49 44 65 57 50
60227 IEC 01 (BV) 450 / 750V 1 × 16 1/7 / 1.67 1 7.2 166 1.15 2500 105 72 65 57 82 73 65
60227 IEC 01 (BV) 450 / 750V 1 × 25 1/7 / 2.10 1.2 8.9 260 7 0.27 2500 140 95 85 75 105 95 85
60227 IEC 01 (BV) 450 / 750V 1 × 35 1/7 / 2.48 1.2 10.0 351 0.524 2500 175 120 105 93 135 115 105
60227 IEC 01 (BV) 450 / 750V 1 × 50 1/19 / 1.76 1.4 11.8 478 383877 2500 225 150 130 115 165 145 130
60227 IEC 01 (BV) 450 / 750V 1 × 70 1/19 / 2.10 1.4 13.5 667 0.268 2500 275 185 165 150 205 185 165
60227 IEC 01 (BV) 450 / 750V 1 × 95 1/19 / 2.48 1.6 15.8 924 191933 2500 340 230 205 185 250 225 200
60227 IEC 01 (BV) 450 / 750V 1 × 120 1/24 / 2.56 1.6 16.5 1،152 0.153 2500 365 270 240 215 290 260 230
60227 IEC 01 (BV) 450 / 750V 1 × 150 1/30 / 2.56 1.8 18.3 1420 0.124 2500 425 305 275 250 330 300 265
60227 IEC 01 (BV) 450 / 750V 1 × 185 1/37 / 2.56 2 20.6 1،794 0.0991 2500 490 355 310 280 380 340 300
60227 IEC 01 (BV) 450 / 750V 1 × 240 1/48 / 2.58 2.2 23.2 2،346 0.0754 2500 - - - - - - -
60227 IEC 01 (BV) 450 / 750V 1 × 300 1/60 / 2.58 2.4 25.7 2،923 0.0601 2500 - - - - - - -
60227 IEC 01 (BV) 450 / 750V 1 × 400 1/60 / 2.93 2.6 29.1 3،782 0.047 2500 - - - - - - -

مشاوره سفارش

ولتاژ محاسبه شده

استاندارد برنامه: IEC / BS / UL / GB

تعداد هسته

اندازه و ساخت هادی

نوع عایق

نیاز به غلاف

طول کابل و نیاز به بسته بندی

سایر نیازها

بسته بندی و حمل و نقل

ما قادر به رعایت دقیق ترین برنامه های تحویل بسته به هر سفارش خرید هستیم. ملاقات با مهلت همیشه اولویت اصلی است زیرا هرگونه تاخیر در تحویل کابل می تواند به تأخیر کلی پروژه و غلبه بر هزینه کمک کند.

کابل در قرقره های چوبی ، جعبه های راه راه و کویل ها تهیه می شود. انتهای کابل با نوار چسب BOPP و درپوش های آب بندی غیر بهداشتی مهر و موم می شوند تا از انتهای کابل در برابر رطوبت محافظت شود. علامت گذاری لازم با توجه به نیاز مشتری با مواد ضد آب در خارج از درام چاپ می شود.

عکس محصول
